客戶需求 工控電腦散熱解決方案

適用芯片功耗：<25w

需采用主動散熱方式；

工作電壓：12V

端子，線長：2510-3P  L=200mm

外觀尺寸：50*50*20mm

散熱片表面黑色

風扇：40*40*10mm 雙滾珠 L=200mm

散熱片尺寸：50*50*10mm

考慮到行業(yè)特性，固定采用螺絲+彈簧+背板

方式；風扇需吸風，預留 4～5mm 空間位置

方便風扇吸風；

具體方案拆分如下：

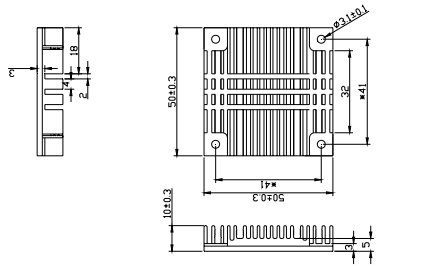

散熱片部分：

因是主動散熱方式，需考慮風扇的固定及風扇底部熱量的堆積；風扇可固定在鰭片上并在固定鰭片上增加鋸齒狀，增加風扇的牢固性；在散熱片鰭片靠近風扇中心位置，增加 3 條剖溝，增加過風量及增加擾流，改善散熱效果；采用螺絲加彈簧的固定方式，散熱片固定孔臺階在加工時注意臺階厚度；風扇需吸風，預留 4～5mm 空間位置方便風扇吸風；散熱片表面陽極啞黑色，與風扇配合，保證產(chǎn)品在外觀的美觀；

固定方式：

背板采用底板+鉚接方式，材料可為 SECC，表面鍍鎳或鋅處理，防止氧化；彈簧需采用琴鋼線，以保證彈簧彈性；螺絲采用快銷鐵車銷，表面鍍鎳或鋅處理；為防止與 PCB 板接觸，需在接觸面貼絕緣墊片；

風扇規(guī)格：

考慮到風扇性能與散熱片的配合等因素，選用 DF4010BM 風扇；

使用效果圖
